Что такое автогрейдер

Грейдер —  машина для профилирования и планировки поверхностей и откосов, разравнивания и перемещения различных материалов (грунта, щебня, песка, снега) на незначительные расстояния.  Слово «grader», которым англичане называют эту машину в переводе означает уравнивать, сглаживать. Под грейдером иногда понимают несколько другой тип машин – скреперы, что, неверно. Грейдер — не бульдозер, но его родственник, имеющий иную компоновку и более специализированное назначение.

Принцип действия:

Основную функцию — сглаживание и выравнивание поверхности, грейдер осуществляет с помощью отвала с ножом, размещенным на раме машины между передними и задними колесами. Такая компоновка позволяет выполнять нивелирование поверхности с большей эффективностью, производительностью и точностью, чем это бы сделал бульдозер с аналогичным рабочим органом. Отвал можно разворачивать в горизонтальной и вертикальной плоскостях, поднимать и опускать. Отвал изготавливают из согнутой по радиусу листовой стали. В нижней части на болтах крепится нижний нож, а по бокам отвала — боковые.

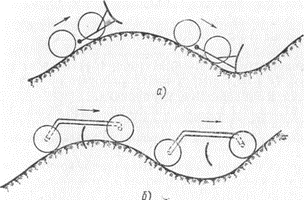

Схема планировки грунта: а — колесным бульдозером б — грейдером

Бульдозеру, находящемуся на вершине, необходимо опустить отвал ниже уровня колес — только тогда он будет резать. А в момент, когда он находится во впадине, следует задирать отвал значительно выше линии колес, иначе он будет резать землю и углублять впадину.

При планировочных работах бульдозеристу необходимо постоянно перемещать отвал вверх-вниз, при этом ровную поверхность получить достаточно сложно. Из-за колебаний трактора в продольной плоскости, значительно вынесенный вперед от центра тяжести машины рабочий орган имеет еще большую амплитуду, этому также способствуют пневмошины и рессоры.

При работе грейдера положение совсем иное — расстояние между осями большое, поэтому при подъеме передних колес на неровность, отвал поднимается менее чем на половину высоты неровности, и срезает вершину выступа. При прохождении впадины отвал не режет грунт, а засыпает ее срезанным на выступе.

Классификация грейдеров:

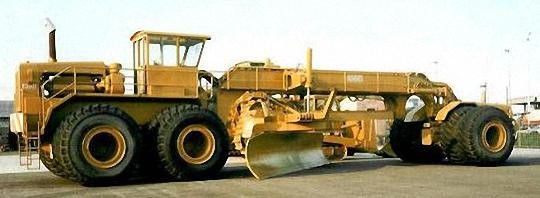

1. Самоходные:  Помимо основного рабочего органа грейдеры могут оснащаться дополнительным оборудованием, включающим в себя бульдозерный отвал, удлинитель отвала, снегоочиститель, откосник и кирковщик - приспособление из зубьев, предназначенное для разрушения дорожных покрытий при ремонте.  Отвалы автогрейдеров оснащены механическим или гидравлическим управлением с приводом от двигателя.

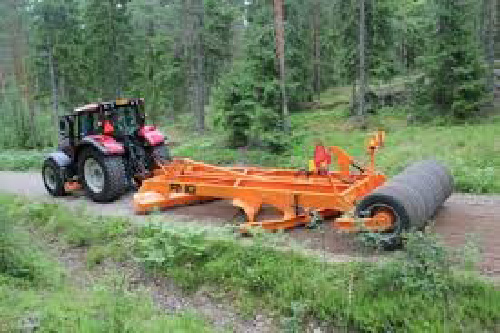

2. Прицепные: Прицепной грейдер тащит за собой трактор. Основная рама грейдера воспринимает на себя всю силу тяги трактора. На таких «композитах» обычно работают двое - грейдерист и тракторист. Такой грейдер не столь производителен и обладает меньшей маневренностью, чем автогрейдер. Но есть у него и достоинства – его может перемещать гусеничный трактор, который в условиях бездорожья имеет значительно большую (танки грязи не боятся!). К тому же он существенно дешевле автогрейдера.
3. Полуприцепные: У этого типа грейдеров часть нагрузки передается на раму транспортера. Достоинства и недостатки такие же, как у прицепного, но менее ярко выражены



 Важные показатели:

1. Угол захвата — определяет ширину захвата при вырезании и перемещении грунта. Оптимальным с точки зрения энергоотдачи считают диапазон углов от 35 до 450.

2. Угол наклона (зарезания) — угол поперечного наклона отвала к поверхности. Его устанавливают механизмом подъема и опускания отвала, величина составляет 15-200.

3. Угол резания — образуется плоскостью ножа и поверхностью грунта. При резании грунта он колеблется в районе 300 в зависимости от свойств грунта, а при планировании, его значение составляет около 650.

Технические характеристики:

Рабочий режим грейдера характеризуется скоростью в 3,5-5 км/ч, холостой – до 15, а транспортный для автогрейдеров может достигать 45 км/ч.

По длине отвала грейдеры весьма условно разделяют на:

• легкие (до 2,5 м);
• средние (2,5-3,5 м);
• тяжелые – более 3,5 м.

Различают их также по массе, типу управления и другим второстепенным характеристикам.

На современных автогрейдерах часто используется автоматика, управляющая рабочим органом. Подобная система существенно повышает качество нивелировки поверхности (вместо 8-10 проходов в ручном режиме достаточно всего 1 в автоматическом). Помимо повышения качества и огромной экономии средств и материалов (дорожное строительство — очень дорогое «удовольствие»), подобные системы позволяют получать отменное качество даже при относительно малоквалифицированном персонале.

 Область применения:

Основные области применения грейдеров — дорожно-строительная отрасль, сельское хозяйство, коммунальное хозяйство, строительство и обслуживание аэродромов. В дорожно-строительной отрасли их используют для нивелировки дорожных оснований, возведения земляного полотна с использованием боковых резервов (в слабопересеченной и равнинной местностях при высоте насыпи менее метра). Грейдерами проводят послойное разравнивание грунта после работы землеройных машин, с их помощью обустраивают водоотливные каналы, откосы, обочины, выемки и насыпи. Грейдеры широко используются при ремонте гравийных и грунтовых дорог, в ирригации и мелиорации земель, для очистки улиц и дорог от снега.
